XDS-serie WiFi digitale oscilloscoop

Superprestaties + 8-bit, 12-bit of 14-bit ADC met hoge resolutie, herstelt het detail van de golfvorm volledig + 40M recordlengte en 75.000 wfms / s golfvorm-verversingsfrequentie + lage achtergrondruis, verticale gevoeligheid in 1 mV / div - 10 V / div + multi-trigger en busdecoderingsfunctie + SCPI en LabVIEW ondersteund Creative New Look + ultradun body-ontwerp, minder plaats in de ruimte + multi-interface-integratie - USB-host, USB-apparaat, USB-poort voor PictBridge, LAN , AUX en nog veel meer + VGA-poort - betere oplossing voor video-uitbreiding en lesdemonstratie + 8 inch 800 x 600 hoge resolutie LCD + optioneel multi-touchscreen, gebruiksvriendelijkere bedieningservaring n-in-1 functies als datalogger, en multimeter met dataloggingfunctie, en tweekanaals 25 MHz / 50 MHz arbitraire golfvormgenerator, verder batterijpakket en WiFi-module ondersteund

Aanvraag sturen

Praat nu

product Introductie

1. 12/14-bits ADC en originele vergrootglasfunctie

XDS-serie introduceert 12/14-bits hardware ADC, de precisie is 16/64 keer tegen andere oscilloscopen op de markt. Uitgerust met OWON's originele vergrootglasfunctie, kan het signaal laag tot 31,25μV / div waarnemen.

12/14-bits ADC en originele vergrootglasfunctie

FAQ

Wat is een equivalente sampling rate?

Equivalent sampling rate betekent dat de oscilloscoop de golfvormen die zijn verkregen van meerdere acquisities (meerdere triggers) combineert in één golfvorm. De bemonsteringssnelheid kan bij elke bemonstering erg langzaam zijn. Het triggerpunt heeft een zekere afwijking tussen twee verzamelingen, uiteindelijk gevormd tussen de twee punten van het minimale bemonsteringsinterval, de omgekeerde hiervan wordt de equivalente bemonsteringsfrequentie genoemd. De index kan erg hoog zijn, maar in de praktijk zijn we meer bezig met de real-time sampling rate van de oscilloscoop , vooral voor het meten van een enkel signaal.

FAQ:

Voor de printplaat hoge snelheid signaalfunctie: XAUI-interface 3.125Goede seriële verschillende signaal: 60ps, hoeveel bandbreedte oscilloscoop precies zal meten. Wat is de meetfout?

Voor XAUI interface3.125GBd serieel verschillend signaal, gebruikt het geluid zoals InfiniBand signal.if de Sinusoïdale interpolatiemethode. Of gelijkwaardige steekproefcollectie, vanwege zijn eigen bandbreedte en triggerende factoren, bij het meten van 100ps-130ps stijgtijd, zal het gebruik van 7GHz differentiële sonde maken zekere fout <3%, voor="" maat=""><80ps stijgtijd,="" de="" fout="" zal="" meer="" dan="" 10%="" bedragen.="" hoewel="" dit="" de="" beste="" oplossing="" is="" in="" een="" real-time="" oscilloscoop,="" is="" het="" gebruik="" van="" netwerkanalysator="" de="" beste="" oplossing,="" omdat="" alleen="" voor="" de="" stijgende="" tijd="" van="" de="" meting="" het="" is="" bandbreedte="" zal="" 50g="">

ONDERSTEUNING

▶ PC-software voor OWON XDS Series n-in-1 DSO

▶ USB-stuurprogramma voor alle series OWON DSO en AWG

▶ LabVIEW-ontwikkelingscase voor XDS Series DSO

▶ app voor OWON XDS Series n-in-1 DSO

▶ XDS Series n-in-1 DSO gebruikershandleiding

ACCESSOIRES De accessoires onder voorbehoud van de uiteindelijke levering.

Stroomdraad

CD-rom

Snelgids

USB-kabel

Sonde

Sonde aanpassen

Capaciteit Ext

Module (optioneel)

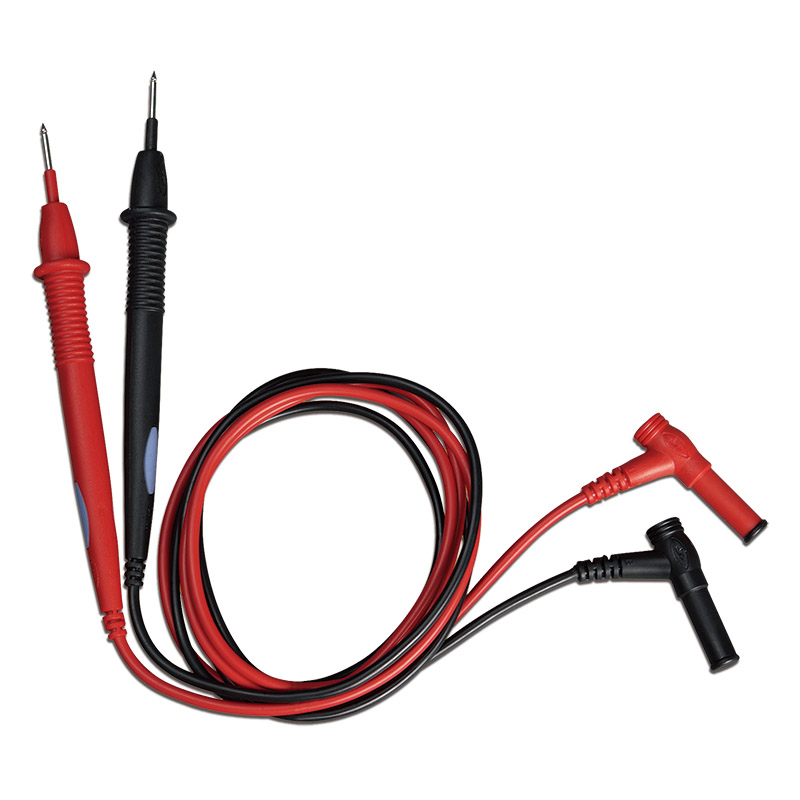

Multimeter Lead

(Optioneel)

Q9 (opto-minaal)

Zachte tas

(Optioneel)

Accu

(Optioneel)

Model	XDS3062A	XDS3102A	XDS3202A	XDS3102	XDS3202E	XDS3202	XDS3302
bandbreedte	60MHz	100MHz	200MHz	100MHz	200MHz		300MHz
Sample Rate	1GS / s					2GS / s	2.5GS / s
Verticale resolutie (A / D)	12 bits		14 bits	8bits
Record lengte	40M
Horizontale schaal (s / div)	2ns / div - 1000s / div, stap voor stap door 1 - 2 - 5		1ns / div - 1000s / div, stap voor stap door 1 - 2 - 5	2ns / div - 1000s / div, stap voor stap door 1 - 2 - 5	1ns / div - 1000 s / div, stap voor stap door 1 - 2 - 5
Kanaal	2 + 1 (extern)
tonen	8-inch kleuren-LCD, 800 x 600 pixels
Trigger Type	Rand, Video, Puls, Helling, Runt, Windows, Timeout, Nth Edge, Logica, I2C, SPI, RS232 en CAN (optioneel)
Bus decodering	I2C, SPI, RS232 en CAN (optioneel)
Communicatie-interface	USB-host, USB-apparaat, USB-poort voor PictBridge, Trig Out (P / F), LAN en VGA (optioneel)
Stroomvoorziening	100V - 240V AC, 50 / 60Hz, CAT II
Energieverbruik	<>
Zekering	2A, T-klasse, 250V
Batterij (optioneel)	3,7 V, 13200 mAh
Dimensie (B x H x D)	340 x 177 x 90 mm
Gewicht	2,60 kg
