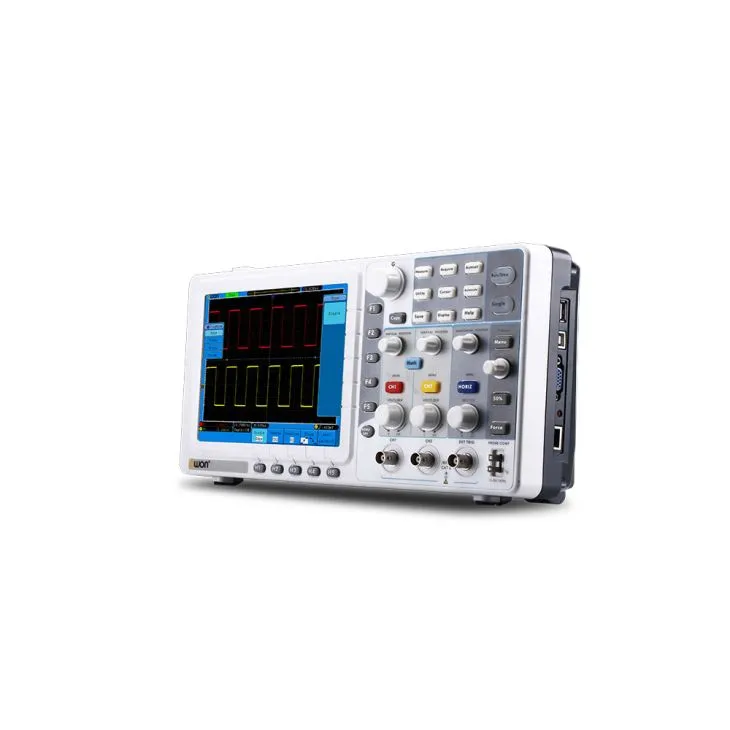

SDS-E Series Digital Oscilloscope
SDS-E Series Digital Oscilloscope
SDS-E Series Digital Oscilloscope
SDS-E Series Digital Oscilloscope
SDS-E Series Digital Oscilloscope

SDS-E serie 8 inch Display digitale oscilloscoop

SDS-E serie 2ch digitale oscilloscoop met 30MHz, 50MHZ, 60MHz, 70MHz, 100MHz, 125 MHz bandbreedte, 500MS/s - 1GS/s samplefrequentie en record lengte van 1M.

Aanvraag sturen

Praat nu

Technische specificaties

product Introductie

-Bandbreedte: 30MHz - 125MHz
-De bemonsteringsfrequentie: 500MS/s-1GS/s
-Ultra-dunne lichaam
-8 inch hoge resolutie LCD
-Pass / Fail functie
-SCPI, en LabVIEW ondersteund
-Digitale filteren en Stroommeting
(excl. SDS5032E en SDS5052E)

Model nr.	Kanaal	Bandbreedte	Sample Rate	Recod lengte
SDS5032E	2 + 1	30MHz	500MS/s	10K
SDS5052E	2 + 1	50MHz	500MS/s	10K
SDS6062E	2 + 1	60MHz	500MS/s	1M / optionele 10M
SDS7072E	2 + 1	70MHz	1GS/s	1M / optionele 10M
SDS7102E	2 + 1	100MHz	1GS/s	1M / optionele 10M
SDS7122E	2 + 1	125MHz	1GS/s	1M / optionele 10M

8 inch grote schermen

8 inch (800 x 600) TFT hoge resolutie LCD display veel detail. Horizontale 15 divisies en verticale 10 divisies, perfecte dan hetzelfde niveau product.

Model	SDS5032E	SDS5052E	SDS6062E	SDS7072E	SDE7102E	SDS7122E
Bandbreedte	30MHz	50MHz	60MHz	70MHz	100MHz	125MHz
Sample Rate (real-time)	500MS/s			1GS/s
Horizontale schaal (s/div)	5NS/div ~ 100s/div, stap 1 ~ 2 ~ 5			2NS/div ~ 100s/div, stap 1 ~ 2 ~ 5
Kanaal	2 + 1 (extern)
Weergave	8" kleuren LCD, 800 × 600 pixels
Recordlengte	10K		1M	1M (optionele 10 M)
Verticale resolutie (A/D)	8 bits (2 kanalen tegelijk)
Verticale gevoeligheid	5mV/div ~ 10V/div (op input)		2mV/div ~ 10V/div (op input)
Trigger-Type	Rand, Pulse, Video, helling en plaatsvervanger
Trigger-modus	Auto, normaal en Single
Golfvorm Math	+,-, ×, ÷, omkeren, FFT
Communicatie-Interface	USB-host, USB-apparaat, Pass / Fail, LAN en VGA (optioneel)
Batterij	niet ondersteund
Dimensie (W × H × D)	348 × 170 × 78 (mm)
Gewicht (zonder arrangement)	1,50 kg
