SDS1000-serie vriendelijke UI digitale oscilloscoop

- Bandbreedte: 20 MHz - 100 MHz - 2 kanalen - Sample rate: 100MS / s -1GS / s - Ultradunne body - 7-inch LCD met hoge resolutie - SCPI en LabVIEW ondersteund

Aanvraag sturen

Praat nu

product Introductie

Beoordeling door ingenieur

- Bandbreedte: 20 MHz - 100 MHz
- 2-kanaals
- Samplefrequentie: 100MS / s -1GS / s
- Ultradun lichaam
- 7-inch LCD met hoge resolutie
- SCPI en LabVIEW ondersteund

Modelnr.	Kanaal	bandbreedte	Sample Rate	Recordlengte
SDS1022	2 + 1	20MHz	100MS / s	10K
SDS1102	2 + 1	100MHz	1GS / s	10K

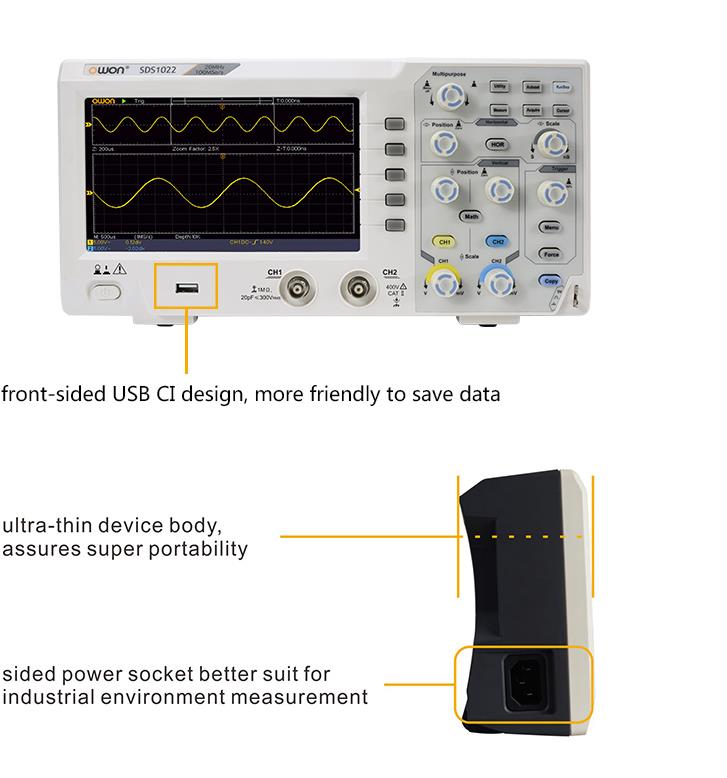

1. Vriendelijke UI-interactie

Het gemakkelijk toegankelijke bedieningsmenu brengt u gemakkelijk bij het resultaat.

2. Grootte en pakket

FAQ

Wat zijn de TIPS voor het gebruik van een oscilloscoop?

Meetsystemen, zoals oscilloscopen , signaalbronnen, printers, computers, enz .; de aardingsdraad van de geteste elektronische apparatuur, zoals instrumenten, elektronische componenten, printplaten en de voeding van het te testen apparaat, moet worden aangesloten op de openbare aarde (grond). .

Model	SDS1022	SDS1102
bandbreedte	20MHz	100MHz
Sample Rate	100MS / s	1GS / s
Horizontale schaal (s / div)	5ns / div - 1000s / div, stap voor stap door 1 - 2 - 5	2ns / div - 1000s / div, stap voor stap door 1 - 2 - 5
Kanaal	2
tonen	7 "kleuren LCD, 800 x 480 pixels
Invoerkoppeling	DC, AC en GND
Verticale resolutie (A / D)	8 bits (2 kanalen tegelijkertijd)
Verticale gevoeligheid	5mV / div - 5V / div (aan ingang)
Trigger Type	Edge, Video
Trigger-modus	Auto, Normaal en Enkel
Golfvorm wiskunde	+, -, x, ÷, omkeren, FFT
Zekering	2A, T-klasse, 250V
Dimensie (B x H x D)	301 x 152 x 70 mm
Gewicht van het apparaat	1,10 kg
