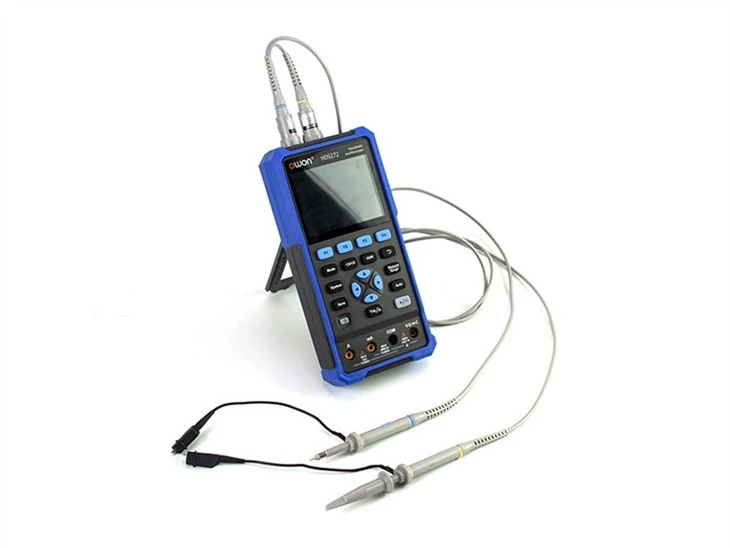

Handheld digitale oscilloscoop
+ USB Type-C-interface, ondersteuning voor powerbank, ondersteuning voor pc-softwareverbinding
+ Zelfkalibratiefunctie
+ SCPI ondersteund, faciliteert secundaire ontwikkeling
HDS200-serie 2-CH-handoscilloscoop
*Oscilloscoop + multimeter + golfvormgenerator, multifunctioneel in één
*3,5-inch LCD-kleurenscherm met hoge resolutie en hoog contrast, geschikt voor gebruik buitenshuis
*18650 lithiumbatterij, goed voor maximaal 6 uur werktijd
*USB Type-C-interface, ondersteuning voor powerbank, ondersteuning voor pc-softwareverbinding
*Zelfkalibratiefunctie
*SCPI ondersteund, faciliteert secundaire ontwikkeling
Verscheidenheid aan functies in één
Oscilloscoop
+ Max. 10,000 wfms/s vernieuwingsfrequentie van de golfvorm
+ Dubbele kanaleningang, bandbreedte tot 70 MHz, max.
real-time bemonsteringssnelheid 250MSa/s
+ Max. 8k recordlengte
+ Cursormeetfunctie
+ Meerdere automatische meetfuncties
+ XY-functie
+ Automatische instelfunctie met één toets, eenvoudig te detecteren en te debuggen
Multimeter
+ 20,000 tellingen, echte RMS
+ Spannings-, stroom-, weerstands-, diode-, capaciteitsmeting en continuïteitstest
+ Automatische bereikfunctie, eenvoudig te detecteren en te debuggen
+ Max. AC 750V, DC 1000V ingangsspanning
+ Onafhankelijke ingang van multimeter en oscilloscoop
+ Leesvasthoudfunctie
+ Relatieve meetfunctie
Golfvormgenerator(Alleen voor HDS242S & HDS272S)
+ Max. 25 MHz frequentie-uitgang
+ Uitgangssinus, vierkant, helling, puls en ingebouwde speciale golfvormen
+ 0.1 Hz frequentieresolutie
+ 14-bit verticale resolutie, 125MSa/s hoge bemonsteringssnelheid
+ 8k golfvormlengte
+ Max. 5Vpp uitgangsamplitude
Klein formaat, krachtige functies
Uitstekend energiebeheer
Ultra-laag uitgebreid stroomverbruik minder dan 3W. Aangedreven door een 4400 mAh lithiumbatterij, werkt continu gedurende ongeveer 6 uur. Een enkele batterij kan normaal stroom leveren. Gemakkelijk vervangen van de batterij.
De USB Type-C-interface kan worden opgeladen via een adapter of een powerbank en ondersteunt pc-softwareverbinding.
Uitstekende oscilloscoopprestaties
|
Twee acquisitiesmodiPiekdetectie wordt gebruikt voor de detectie van vastzittende bramen en de mogelijkheid daarvanhet verminderen van de verwarring. |
|
|
Hoge vernieuwing, diepe opslag Max. 10,000 wfms/s vernieuwingsfrequentie, 8k recordlengte, eenvoudig vast te leggen, uitzonderlijken gebeurtenissen met een lage waarschijnlijkheid. |
|
|
7 soorten automatische metingen Frequentie, Periode, Amplitude, Max, Min, Gemiddelde en PK-PK. Er kunnen maximaal 6 automatische metingen tegelijkertijd op het scherm worden weergegeven. |
|
|
Cursormeetfunctie Ondersteunt het meten van het spanningsverschil tussen cursors (△V) en het tijdsverschil tussen cursors (△T). |
|
|
Functie opslaan Bewaar 4 instellingen, 4 referentiegolfvormen, 4 golfvormafbeeldingen, 4 CSV-golfvormbestanden.De referentiegolfvorm kan op hetzelfde scherm worden weergegeven als de gemeten golfvorm, handig voor golfvormvergelijking. Maak verbinding met de computer via de USB Type-C-interface, de computer kan de oscilloscoop herkennen als een USB-flashstation en u hebt toegang tot de afbeeldingen of CSV-golfvormbestanden om de golfvormgegevens te bekijken, analyseren of delen. |
|
20,000 Telt-multimeter met True RMS
Ondersteuning voor het meten van spanning, stroom, weerstand, diode, capaciteit en continuïteitstest.
20,000 tellingen, zeer nauwkeurige professionele multimeter, ondersteuning voor het meten van relatieve waarden.
Golfvormgeneratorfuncties
Uitgangssinus, vierkant, helling, puls en ingebouwde speciale golfvormen.
Ondersteuning van 8 ingebouwde speciale golfvormen, waaronder Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlT, AmpAlT. (Alleen voorHDS242S & HDS272S)
Specificaties
| Model | HDS242 | HDS272 | HDS242S | HDS272S |
| Bandbreedte | 40 MHz | 70 MHz | 40 MHz | 70 MHz |
| Kanalen | 2-CH-oscilloscoop | 2-CH-oscilloscoop+1-CH-generator | ||
| Proeffrequentie | 250 MSa/s | |||
| Acquisitiemodel | Normaal, Piekdetectie | |||
| Recordlengte | 8K | |||
| Weergave | 3.5-inch LCD-scherm | |||
| Vernieuwingsfrequentie golfvorm | 10,000 WFRMS/s | |||
| Ingangskoppeling | DC, AC en aarde | |||
| Ingangsimpedantie | 1 MΩ±2%, parallel aan 16pF±10pF | |||
| Sondeverzwakkingsfactoren | 1X,10X,100X,1000X,10000X | |||
| Max. ingangsspanning | 400V (DC+AC, PK-PK, 1MΩ ingangsimpedantie) (10:1 sondeverzwakking) | |||
| Bandbreedtelimiet (typisch) | 20 MHz | |||
| Horizontale schaal | 5ns/div - 1000s/div, stap voor 1 - 2 - 5 | |||
| Verticale gevoeligheid | 10 mV/div. - 10V/div | |||
| Verticale resolutie | 8 beetjes | |||
| Triggertype | Rand | |||
| Trigger-modi | Automatisch, Normaal, enkelvoudig | |||
| Automatische meting | Periode, Frequentie, Gemiddelde, PK-PK, Max, Min | |||
| Cursormeting | AV, ΔT, ΔT&ΔV tussen cursors | |||
| Communicatie-interface | USB Type-C | |||
「Multimeter」Specificaties (standaard)
| Max. Oplossing | 20,000 tellen |
| Testmodus | Spannings-, stroom-, weerstands-, capaciteits-, diode- en continuïteitstest |
| Ingangsimpedantie | 10MΩ |
| Maximale ingangsspanning | Wisselstroom 750 V, gelijkstroom 1000 V |
| Maximale ingangsstroom | Gelijkstroom: 10A Wisselstroom: 10A |
| Diode | 0 - 2V |
「Golfvormgenerator」Specificaties(Alleen voor HDS242S & HDS272S)
Frequentie-uitgang |
Sinus | 0.1 Hz - 25 MHz |
| Vierkant | 0.1 Hz - 5 MHz | |
| Oprit | 0.1 Hz - 1 MHz | |
| Puls | 0.1 Hz - 5 MHz | |
| Willekeurig | 0.1 Hz - 5 MHz | |
| Bemonsteringssnelheid | 125MSa/s | |
| Kanaal | 1-CH | |
| Amplitudebereik | 20 mVpp - 5 Vpp | |
| Golfvormlengte | 8K | |
| Verticale resolutie | 14 bits | |
| Uitgangsimpedantie | 50Ω | |
Accessoires en verpakking
Over OWON
Sinds 1990 stapt Lilliput in de elektronica-industrie, de eerste productserie is een mini-kleuren-LCD.
Eigendom van Lilliput, de OWON SmartTest-productlijn is gecreëerd om te "voldoen aan uw behoeften" op het gebied van test- en meetapparatuur.
Door de inspanningen van twintig jaar groeit Lilliput geleidelijk uit tot een groepsbedrijf met drie productlijnen: mini-kleuren-LCD, test- en meetapparatuur en een energiebeheersysteem voor thuis.
Het OWON-product was te vinden in Azië, Noord-Amerika, Europa, Zuid-Amerika, Oceanië en Afrika, met mondiale partners gevestigd in meer dan 80 landen/regio's.
Lilliput (OWON) doet er alles aan om een van de beste fabrikanten van originele apparatuur voor test- en meetapparatuur in het wereldwijde assortiment te zijn.
Model |
HDS242 |
HDS272 |
HDS2102 |
HDS2202 |
HDS242S |
HDS272S |
HDS2102S |
HDS2202S |
||
|
Bandbreedte |
40 MHz |
70 MHz |
100 MHz |
200 MHz |
40 MHz |
70 MHz |
100 MHz |
200 MHz |
||
|
Kanalen |
2-CH-oscilloscoop |
2-CH-oscilloscoop+1-CH-generator |
||||||||
|
Proeffrequentie |
250 MSa/s |
500 MSa/s |
1GSa/s |
250 MSa/s |
500 MSa/s |
1GSa/s |
||||
| Acquisitiemodel |
Normaal, Piekdetectie |
|||||||||
|
Recordlengte |
8K |
|||||||||
|
Weergave |
3.5-inch LCD-scherm |
|||||||||
|
Vernieuwingsfrequentie golfvorm |
10,000 WFRMS/s |
|||||||||
|
Ingangskoppeling |
DC, AC en aarde |
|||||||||
|
Ingangsimpedantie |
1 MΩ±2%, parallel aan 16pF±10pF |
|||||||||
|
Sondeverzwakkingsfactoren |
1X,10X,100X,1000X,10000X |
|||||||||
|
Max. ingangsspanning |
400V (DC+AC, PK-PK, 1MΩ ingangsimpedantie) (10:1 sondeverzwakking) |
|||||||||
|
Bandbreedtelimiet (typisch) |
20 MHz |
|||||||||
|
Horizontale schaal |
5ns/div - 1000s/div, stap voor 1 - 2 - 5 |
2ns/div - 1000s/div, stap voor 1 - 2 - 5 |
5ns/div - 1000s/div, stap voor 1 - 2 - 5 |
2ns/div - 1000s/div, stap voor 1 - 2 - 5 |
||||||
|
Verticale gevoeligheid |
10 mV/div. - 10V/div |
|||||||||
|
Verticale resolutie |
8 beetjes |
|||||||||
|
Triggertype |
Rand |
|||||||||
|
Trigger-modi |
Automatisch, Normaal, enkelvoudig |
|||||||||
|
Automatische meting |
Frequentie, Periode, Amplitude, Max, Min, Gemiddelde, PK-PK |
|||||||||
|
Cursormeting |
AV, ΔT, ΔT&ΔV tussen cursors |
|||||||||
|
Communicatie-interface |
USB Type-C |
|||||||||
「Multimeter」Specificaties(Standaard)
| Max. Oplossing | 20,000 tellen |
| Testmodus | Spannings-, stroom-, weerstands-, capaciteits-, diode- en continuïteitstest |
| Ingangsimpedantie | 10MΩ |
| Maximale ingangsspanning | Wisselstroom 750 V, gelijkstroom 1000 V |
| Maximale ingangsstroom | Gelijkstroom: 10A Wisselstroom: 10A |
| Diode | 0 - 2V |
「Golfvormgenerator」Specificaties(Alleen voor HDS242S, HDS272S, HDS2102S, HDS2202S)
Frequentie-uitgang |
Sinus | 0.1 Hz - 25 MHz |
| Vierkant | 0.1 Hz - 5 MHz | |
| Oprit | 0.1 Hz - 1 MHz | |
| Puls | 0.1 Hz - 5 MHz | |
| Willekeurig | 0.1 Hz - 5 MHz | |
| Bemonsteringssnelheid | 125MSa/s | |
| Kanaal | 1-CH | |
| Amplitudebereik (hoge impedantie) | 20 mVpp - 5 Vpp | |
| Golfvormlengte | 8K | |
| Verticale resolutie | 14 bits | |
| Uitgangsimpedantie | 50Ω | |
